Мы уже тестировали модем ZyXEL OMNI 56K Plus, сейчас нас заинтересовала Pro версия, оснащенная многофункциональным дисплеем с подсветкой. В модем встроен автоматический определитель номера (АОН), и на дисплее может отображаться номер звонящего. Согласитесь, такая возможность лишней не является. Модем ведет лог звонков (до 20 записей). К тому же, дисплей позволяет динамически отследить параметры линии и связи. Модем поддерживает запись и воспроизведение голоса через телефон без использования звуковой карты. ZyXEL OMNI 56K Pro может определять поднята или опущена трубка на подключенном к гнезду модема телефонном аппарате. Самым существенным недостатком модема Pro является его цена - 200$ (почти в два раза выше 56K Plus версии).

Давайте посмотрим, что же скрывается за такой высокой ценой.

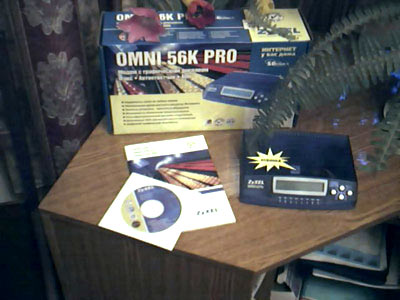

Модем плюс здоровая коробка

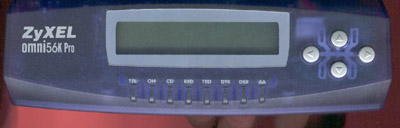

Передняя панель модема с экраном

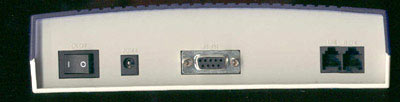

Задняя панель

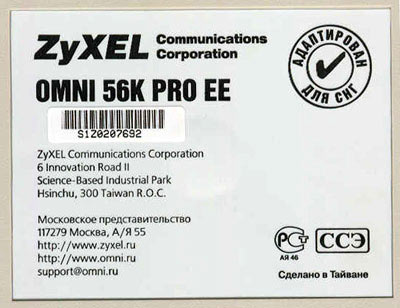

Дно модема

Модем Pro, как и вся серия Omni, собран в стильном прозрачном корпусе голубого цвета. Модем богато оснащен индикаторами: сейчас их уже восемь, то есть в два раза больше, чем у версии Plus.

TEL - Индикатор использования телефона. Горит, когда снята трубка на подключенном к гнезду Phone аппарате;
OH - Индикатор снятия трубки (Off Hook). Горит, когда модем находится в режиме передачи данных или снимает трубку. Гаснет, когда модем переходит в командный режим или кладет трубку;
CD - Индикатор обнаружения несущей частоты (Carrier Detect). Горит, когда на линии присутствует правильный сигнал несущей частоты;
RXD - Индикатор приема данных (Receive Data). Горит, когда Ваш DTE/компьютер принимает данные от модема;
TXD - Индикатор передачи данных (Transmit Data). Горит, когда Ваш DTE/компьютер передает данные к модему;
DTR - Индикатор готовности терминала данных (Data Terminal Ready). Горит, когда DTE или компьютер готов к работе, о чем последний сообщает, включая соответствующий сигнал интерфейса RS-232;
DSR - Индикатор готовности набора данных (Data Set Ready). Горит, когда модем готов к работе;
AA - Индикатор автоответа (Auto Answer). Горит, когда модем находится в режиме автоответа. Мигает, когда вызывают ваш номер.

Задняя панель модема оборудована разъемами RJ-11 для подключения телефонной линии и телефонного аппарата, разъемом DB9 для подключения к компьютеру, а также разъемом питания и выключателем.

В комплект поставки входит блок питания (9 В, 1000 мА), двойной COM шнур (разъемы на 9 и 25 контактов), телефонный шнур, инструкция на русском языке, CD с программами, драйверами и документацией. Реально обнаружена русифицированная версия программы Venta ZVoice, которая может выполнять функции автоответчика и факс-машины, а драйвер прилагается только для Windows 9x. Версию для Windows 2000 придется качать с сайта производителя. Ссылка приведена в конце статьи.

Объединяющей чертой серии OMNI является чип ZyXEL M4, работающий на частоте 50 МГц. Флэш 1 Мбайт, оперативная память 128 кбайт. Кстати, фирменные протоколы ZyXEL и ZyCELL этот чип не поддерживает.

Из интересных особенностей следует отметить возможность записи голоса подключенного телефонного аппарата. В Plus версии существовала такая же возможность.

Спецификация:

Поддерживаемые протоколы связи: V.90, V.34bis, V.34, V.32bis, V32, V.23, V.22bis, V22/Bell 212A, V.21/Bell
Протоколы коррекции ошибок: MNP4 и V.42 + Selective Reject
Протоколы сжатия данных: MNP5 и V.42bis
Протоколы факса: V.17, V.29, V.27ter, совместимость с Group III ПО
Режим выделенной линии: не поддерживается
Скорость обмена с COM портом: 300 бит/с - 230,4 кбит/с

Графический дисплей модема

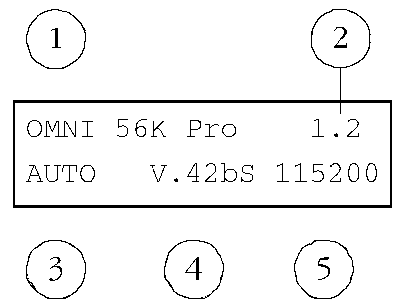

Дисплей позволяет контролировать состояние связи в реальном времени, не прерывая соединение. При включении компьютера и загрузке любой программы связи, модем показывает экран следующего вида.

Название модема;
Версия прошивки;
Выбранный протокол связи. AUTO - автоматический выбор;
Протокол коррекции ошибок и сжатия данных;
Скорость обмена между модемом и компьютером.

При наборе номера экран показывает сообщение вида "Dialing 381998", при получении сигнала занято появится сообщение "Number busy", а при ответе модема с той стороны - "Handshaking/Selecting Protocol" - совершенно стандартные сообщения к которым все привыкли со времен первых заоблочно дорогих "Зухелей с экранчиком". После соединения будет выведено название протокола и графический эквалайзер, наглядно показывающий качество линии.

В процессе связи можно посмотреть графический эквалайзер (клавиша "вверх") или отсоединиться от линии (клавиша "вниз"). Клавиши "вправо" и "влево" позволяют просмотреть параметры, перечисленные ниже. Около параметров даны примерные значения.

Название протокола: V.90, V.34 и т.д.
Качество связи: 4-значный цифровой индикатор. Меньшая величина показывает лучшее качество связи. При пересогласовании скоростей выдает RETR.
Скорость приема: R=42666* - скорость приема информации (бит/с). Рядом показывается мгновенная скорость (байт/с). Звездочкой помечается максимальная скорость в соединении.
Скорость передачи: T=24000* - скорость передачи информации (бит/с). Рядом показывается мгновенная скорость (байт/с). Звездочкой помечается максимальная скорость в соединении.
Уровень принимаемого сигнала RXL=-24.3 (дБм).
Уровень передачи TXL=-17.0 (дБм).
Соотношение Сигнал/Шум в принимаемом сигнале SNR=25.5 (дБ).
Задержка возврата эха RTD=5.3 (мс)
Дрожание фазы в принимаемом сигнале PHJ=0.00 (Град).
Уход частоты в принимаемом сигнале FRO=0.01 (Гц).
Уровень ближайшего эха передаваемого сигнала NEE=-16.4 (дБ).
Уровень дальнего эха передаваемого сигнала FEE=-54.8 (дБ).
Параметры приемника DEC и параметры передатчика ENC
Для V.90: тип кодека A-law/затухание PAD=6.0 (дБ)/величина TRN1d RMS 4000.
Для V.34: 16-позиционное решетчатое кодирование/формирование созвездия min/нелинейное кодирование off/фильтр предыскажения 01.
Частота несущей и символьная скорость приемника RXC 0 Hz 8000 Baud.
Частота несущей и символьная скорость передатчика TXC 1920 Hz 3200 Baud.
Максимальная/минимальная скорость приема в текущем сеансе Receive 42666/28000.
Максимальная/минимальная скорость передачи в текущем сеансе Transmit 24000/21600.
Число запросов местного модема к удаленному по повторной настройке/согласованию скорости: Retr. requested 00/01.
Число ответов на запросы удаленного модема по повторной настройке/согласованию скорости Retr. granted 01/02.
Протокол коррекции ошибок и сжатия данных V.42b/SREJ.
Размер блока данных BlSize=256.
Количество принятых фреймов, в которых была обнаружена ошибка контрольной суммы FCS=28.
Количество переданных повторно блоков BLR=1.
АЧХ канала связи разбивается на 20 значений частоты (от 150 Гц до 3750 Гц) по горизонтали и на 16 значений затухания сигнала (от -30 до 0 дБ) по вертикали.

Как видим, модем выдает довольно много информации, которая будет полезна специалистам. Мы приведем значения некоторых параметров для тестируемых телефонных линий ниже.

Автономный определитель номера

Через 5 секунд после завершения работы коммуникационной программы (или выключения компьютера), модем автоматически переходит в режим определителя номера. Существует два режима работы АОНа. Первый - автоматический, когда модем "снимает трубку", имитирует звонки и показывает номер звонящего абонента на экране. Если трубка телефона не была снята в течение шести звонков, модем освобождает линию. Ручной режим позволяет определять номер в момент подъема трубки телефона.

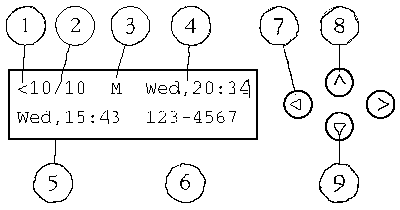

В режиме АОНа экран модема выглядит следующим образом.

Стрелка-индикатор продолжения списка номеров;
Номер текущей записи/Общее число записей;
Индикатор выбранного режима определения номера. M - ручной, A - автоматический;
Текущий день и время недели. Часы сбрасываются при выключении питания модема. Для запуска часов следует использовать программу Venta ZVoice. Или команду AT#D=Day,Hour,Minute;
День и время звонка;
Номер звонившего абонента. Если номер не был определен, высвечивается Unknown. В Venta ZVoice можно поменять число высвечивающихся в номере цифр. Или команду AT#C=Nrings,LCDlight,SWTime;
Горизонтальные стрелки позволяют перемещаться по записям в журнале;
Стрелка "вверх" переключает ручной и автоматический режимы определения номера;
Стрелка "вниз" удаляет текущую запись из журнала.

В журнал заносится до 20 звонков. Журнал сбрасывается при выключении модема или при запуске любой программы связи.

Тестирование модема

Модем устанавливался под Windows 98SE. Система определила устройство как ZyXEL Omni 56K Pro, Plug&Play.

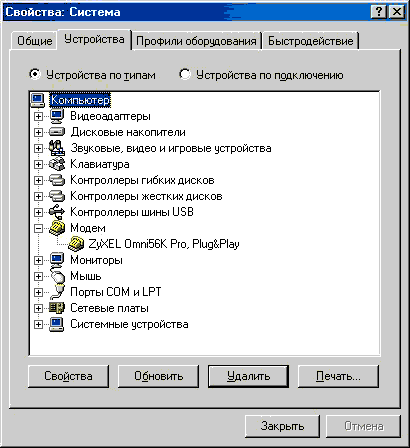

Так определился модем

Модем тестировался на двух аналоговых линиях. Конфигурация компьютера первой линии: AMD Duron 800 МГц/256 Мбайт SDRAM. Конфигурация компьютера второй линии: AMD K6-2+ 550 МГц/64 Мбайт SDRAM.

Для полноты информации приведем некоторые идентификационные строчки (команда ATI).

ati1 44160 Omni56K Pro 1.01 2000 11 09 23:26

ati3 ZyXEL V.90 1.01

ati4 V.90 Fax Modem

Впечатление от работы модема было очень приятным, как и от всей серии Omni 56K. Модем прекрасно держался на линии. Мы даже специально создавали помехи на линии, но модем переходил на пересогласование без разрыва связи.

Первая тестируемая линия подключена к аналоговой телефонной станции N62. Линия проложена по "воздушке" и является проблемной. Вторая тестируемая линия подключена к аналоговой станции N67. Качество второй линии лучше первой. Тестирование производилось путем скачивания ZIP-архива с FTP сервера провайдера, время каждого испытания на первой линии - 5 минут (у нас не было много времени), на второй линии - 10-15 минут. На другом конце у провайдера стоят профессиональные модемы Cisco 3600 и Max 6000 (всего 120 линий). Протокол связи - V.90.

При тестировании на первой линии соотношение сигнал/шум плавало в диапазоне от 36.1 до 43.5 дБ, уровень принимаемого сигнала - от -23.1 до -24.4 дБм. За пять минут происходило около 10 блочных ошибок.

 ЛИНИЯ 1. АТС 62
Скорость соединения, бит/с	Средний CPS, символ/с
	37333				2204
	38666				2430
	38666				3935
	37333				3480
	38666				3598

Успешных соединений: 5, неуспешных: 0. Процент успешного соединения: 100%.
Просчитаем среднюю скорость успешных соединений и средний CPS с учетом погрешности рассеяния.
Средняя скорость соединения: 38100 +/- 600 бит/с, средний CPS: 3100 +/- 600 бит/с.

При тестировании на второй линии соотношение сигнал/шум плавало в диапазоне от 42.1 до 44.9 дБ, уровень принимаемого сигнала - от -22.9 до -24.2 дБм. За десять минут происходило около 15 блочных ошибок.

 ЛИНИЯ 2. АТС 67
Скорость соединения, бит/с	Средний CPS, символ/с
	40000				3702
	42666				3800
	42666				3476
	44000				3416
	36000				3433
	42666				4672
	42666				4136
	38666				3526
	38666				3239
	40000				3930

Успешных соединений: 10, неуспешных: 0. Процент успешного соединения: 100%.
Просчитаем среднюю скорость успешных соединений и средний CPS с учетом погрешности рассеяния.
Средняя скорость соединения: 41000 +/- 2000 бит/с, средний CPS: 3700 +/- 300 бит/с.

Как видно, модем показал достойные результаты. Связь мало чем отличается от протестированного раньше модема Omni 56K (вся серия построена на одином чипе). В комплекте с модемом поставляется программа Venta ZVoice. Перейдем к рассмотрению ее основных свойств.

Программа Venta ZVoice

К сожалению, автономные функции Omni Pro ограничены определителем номера. Очень жаль, за такую цену ZyXEL вполне мог бы оснастить модем функцией автономного автоответчика и приемника факсов. Что поделать:

При установке программы вам придется ввести название организации, номер телефона (факса), COM порт модема и путь для установки программы. Если у вас не установлен принтер, вам придется его установить.

Интерфейс программы мне показался не очень удобным, впрочем, это дело времени. ZVoice позволяет принимать/передавать факсы и работать в качестве автоответчика. Принятые сообщения можно прослушать через журнал, показанный на иллюстрации ниже. АОН можно весьма тонко настроить, впрочем, вы можете воспользоваться и AT командами. Основное преимущество программы - она на русском языке. Конечно, вы можете поискать и множество других программ для работы с модемом.

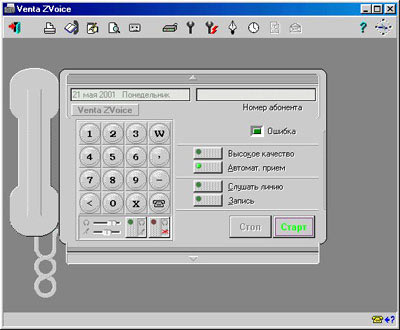

Основное окно программы ZVoice

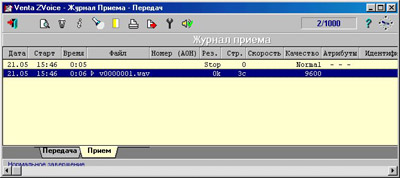

Журнал приема звонков автоответчика

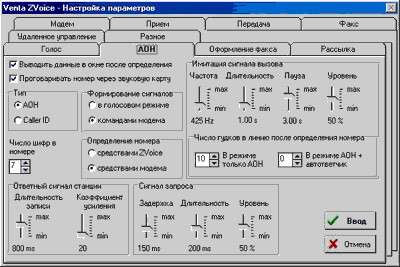

Тонкая настройка АОНа

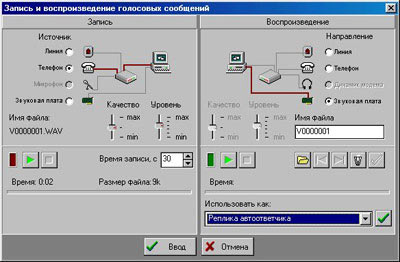

Запись и воспроизведение голосовых сообщений

Выводы

Модем отличается прекрасным качеством связи, как и все модемы серии Omni. От линии его может оторвать разве что выключение питания. Модем оснащен автономным определителем номера и может запоминать до 20 номеров. К сожалению, автономные функции на этом и заканчиваются.

Стоит Omni Pro довольно дорого - около $200, так что, если вам нужен хороший модем - лучше купить обычный Omni 56K за $100. Pro версия реально отличается только наличием экрана, по которому можно наблюдать состояние линии в процессе связи. Но многим ли необходимо?

Покупать модем Omni Pro можно, если деньги не являются решающим фактором.
